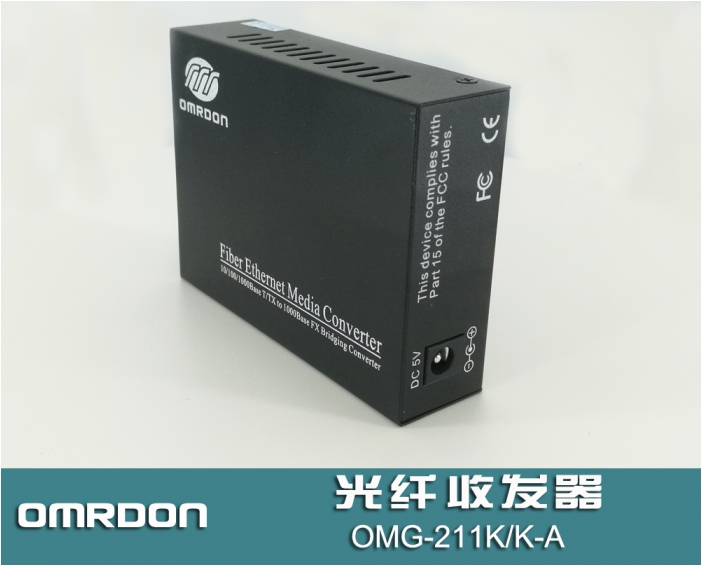

OMG-211K/K-A光纖收發器,百兆光纖收發器說明書
人氣：5294發表時間：2018-12-28
一,產品介紹
10/100M光纖收發器是一種將以太網電信號轉換成光信號或光信號轉換成以太網電信號的光電轉換設備，通過光電轉換實現遠距離傳輸
1.內置高效交換內核，抑制廣播風暴，實現流量控制，CRC差錯校驗；
2.支持SPANNING TREE構造容錯網絡；
3.10/100Mbps、全雙工/半雙工自動協商，可平滑升級；
4.最遠傳輸距離可達到120公里；
5.高速緩存容量：1M Bits；
6.內置MAC地址緩存空間：1K；
三，產品協議IEEE802.3 以太網標準
IEEE802.3u 快速以太網標準
IEEE802.3d Spanning Tree標準
表5.1光纖收發器指示燈說明
指示燈 | 功能 | 狀態 | 工作情況 |
PWR | 電源指示燈 | 亮 | 有電 |
滅 | 無電 | ||
FX | 光口鏈接/狀態指示燈 | 亮 | 有光輸入 |
滅 | 無光輸入 | ||
FX LINK/ACT | 光口鏈接/狀態指示燈 | 亮 | 光纖鏈路連通 |
閃爍 | 有數據流 | ||
滅 | 光纖鏈路未連通 | ||
FDX
| 光口工作模式指示燈 | 亮 | 全雙工 |
光口工作模式指示燈 | 滅 | 半雙工，有數據碰撞時閃爍 | |
TX-100 | 電口信號 指示燈 | 亮 | 100M信號 |
滅 | 10M信號 | ||
TX LINK/ACT | 電鏈接/狀態 指示燈 | 亮 | 接通 |
閃爍 | 有數據流 | ||
滅 | 未接通 |
