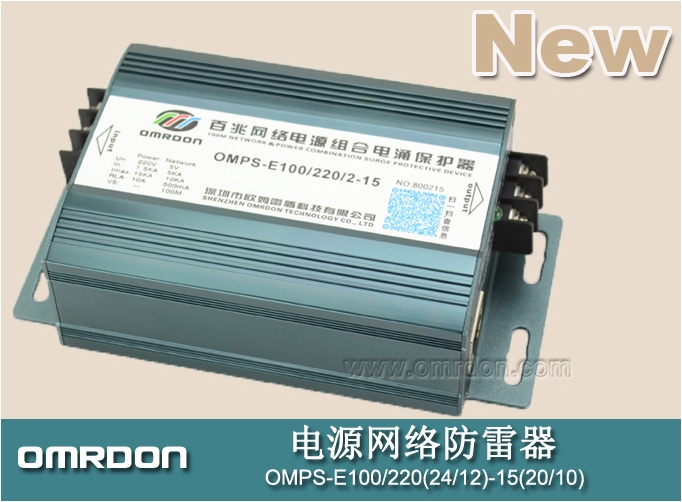

15 KA 百兆電源網絡組合型防雷器-
歐姆雷盾（OMRDON）15KA 百兆電源網絡防雷器 （又稱：電源網絡二合一防雷器，電源網絡二合一避雷器，電源網絡二合一電涌保護器）是依據IEC和GB標準設計，主要用于各類弱電設備、安防設備、電信設備、網絡設備的電源和100M網絡信號線路的雷擊電磁脈沖（LEMP）保護，是一體化多功能電涌保護器。電源網絡組合電涌保護器
| 名稱 | 15 KA 百兆電源網絡組合型防雷器 | |||||
| SPD類別 | 復合型SPD | |||||
| SPD功能 | 具有限壓、限流功能 | |||||
| 型號 | OMPS-E100/12/2-15 | OMPS-E100/24/2-15 | OMPS-E100/220/2-15 | |||
| 類型 | 電源 | 網絡 | 電源 | 網絡 | 電源 | 網絡 |
| 標稱工作電壓Un | 12V | 5V | 24V | 5V | 220V | 5V |
| 最大持續運行電壓Uc | 18V | 8V | 36V | 8V | 320V | 8V |
| 標稱放電電流(8/20μS) In | 7.5kA | 5KA | 7.5KA | 5KA | 7.5KA | 5KA |
| 最大放電電流(8/20μS) Imax | 15kA | 10KA | 15KA | 10KA | 15KA | 10KA |
| 電壓保護水平(In下) Up | ≤36V | ≤15V | ≤75V | ≤15V | ≤900V | ≤15V |
| (8/20μs) | x-x(1.2/50μs) | (8/20μs) | x-x(1.2/50μs) | (8/20μs) | x-x(1.2/50μs) | |
| 響應時間Ta | ≤25ns | ≤1ns | ≤25ns | ≤1ns | ≤25ns | ≤1ns |
| 傳輸速率Vs | - | 100M bps | - | 100M bps | - | 100M bps |
| 插入損耗Ae | - | ≤0.2db | - | ≤0.2db | - | ≤0.2db |
| 接口類型 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 | 接線端子 | RJ45/1236 |
| 安裝接線規格 | 2.5mm2 | - | 2.5mm2 | - | 2.5mm2 | - |
| 失效指示 | 綠色:正常 | -- | 綠色:正常 | -- | 綠色:正常 | -- |
| 過載故障模式 | SPD的限壓部分網絡側內部開路，線路不運行，但是設備仍受到開路保護 | |||||
| 溫度范圍 | -40℃…+85℃ | |||||
| 安裝方式 | 墻面固定或水平固定（放置） | |||||
| 外形尺寸 | 134mmx76mmx41mm | |||||
| 外殼材料 | 鋁合金 | |||||
| 外殼保護等級 | IP20 | |||||
| 測試標準 | GB18802.1 GB/T 18802.21 | |||||
1、防雷器串聯安裝在被保護設備端口前（“INPUT”標識端接入線路，“OUTPUT”標識端與被保
護攝像機相連接）,PE端子接防雷地網。
2、線路端子接法（電源部分）：交流電源：兩端分別對應接“L1-L1”“L2-L2”,不分零火線；直流電源：兩端分別對應接“L1-L1”“L2-L2”,直流分正負極，正極接L1,負極接L2,且勿接錯。
3、RJ45網絡信號線路接法：串聯安裝，RJ45水晶頭直接插接即可。
4、接地線截面應≥4mm ，且盡可能短。安裝本防雷產品要求接地電阻小于4歐姆，在接地線及接地電阻合格下防雷性能最優。
5、本防雷器免維護，雷雨后應及時檢查和記錄避雷器的工作狀況。

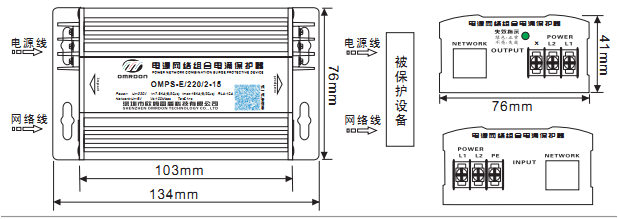

防雷器尺寸圖：
